产品介绍
用于086电缆的SMA公头直角微型射频同轴连接器（俗称“天窗”）是一种同轴精密连接器，工作频率最高可达18GHz，部分型号可扩展至27GHz。其优点是尺寸小、机械强度高、耐久性好、电气性能优异。可广泛应用于微波通信、航天、导航、仪器仪表等领域。
详细内容

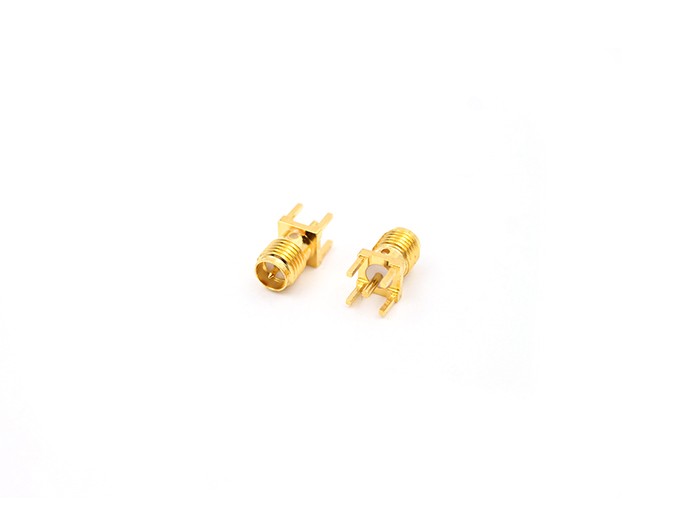

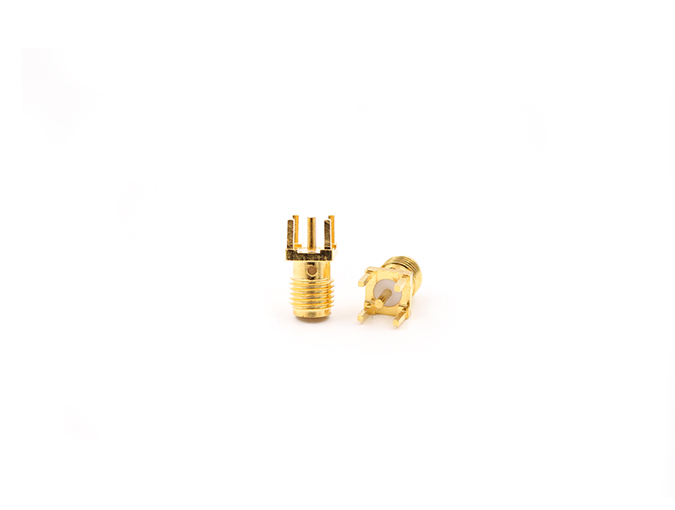

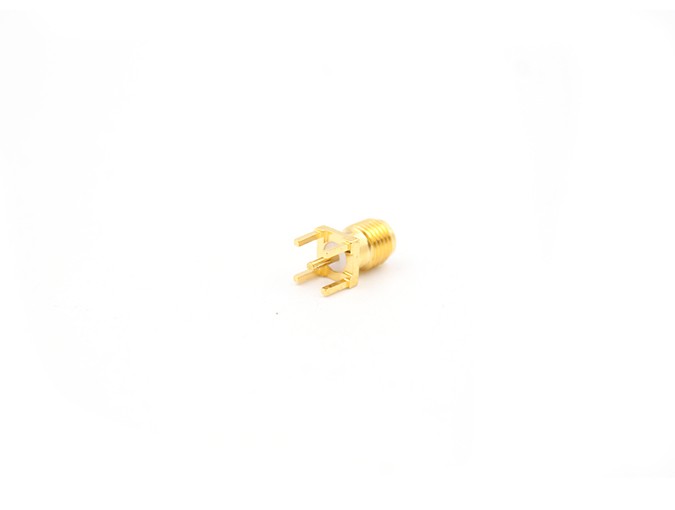

用于PCB边缘的RPSMA母头
零件编号：RPSMA-JHD数据表
RoHS认证：符合要求
| 电气数据 | 要求 | |
| 阻抗 | 50Ω | |
| 频率 | DC-6GHz | |
| 中心接触电阻 | ≦3MΩ | |
| 外接触电阻 | ≤2.5MΩ | |
| 绝缘电阻 | ≥5000mΩ | |
| 电压驻波比 | ≦1.20 | |
| 机械与环境 | 要求 | |
| 温度范围 | -40℃ ~ +85℃ | |
| 耐久性 | >500个循环 | |
| 材料和电镀 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 身体 | 黄铜 | 金子 |
| 引脚触点 | 青铜 | 金子 |
| 绝缘体 | 特氟龙 | |
