产品介绍
SMA母头PCB安装式射频连接器专为印刷电路板（PCB）安装而设计。它尺寸紧凑，易于在狭小空间内安装，满足各种电子设备的微型化需求。凭借精密技术，该连接器可实现与SMA插头的高精度连接，确保信号传输稳定，具有低插入损耗和高回波损耗，在高频通信、测试测量等领域表现出色，可靠耐用。其灵活的安装方式是构建高质量射频电路的关键组件。 接口配合尺寸和技术特性符合 MIL-C-39012、IEC169-15 和 CECC22110 标准。
详细内容

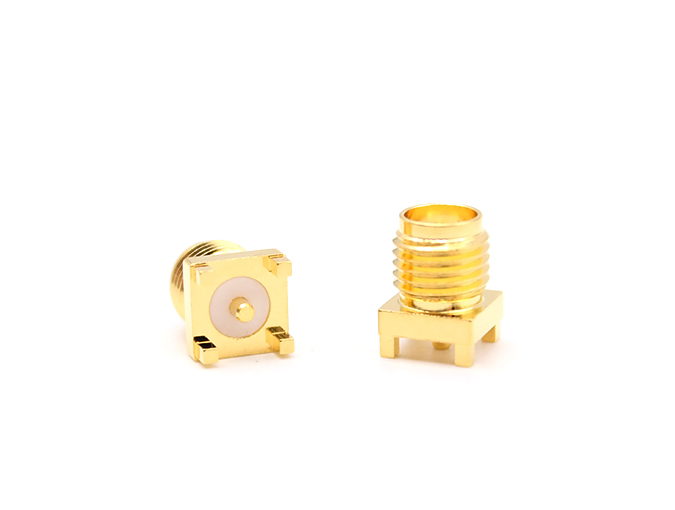

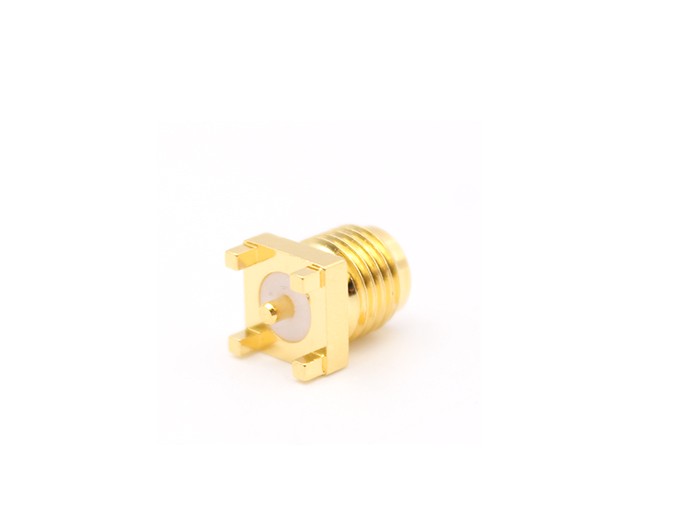

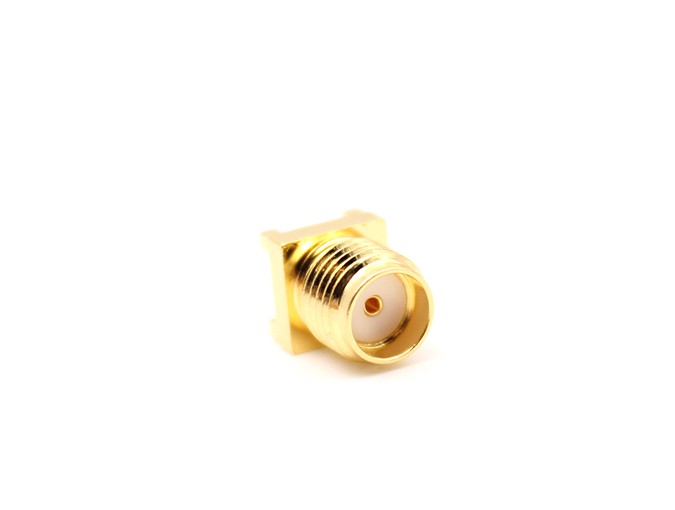

射频连接器 SMA 母头 PCB 安装
SMA母头PCB安装特点：
SMA母头PCB安装座结构紧凑，能有效节省PCB板空间。它适用于对空间要求较高的电子设备，并且便于在有限空间内进行高密度电路布局。
SMA 母头 PCB 安装座采用精密制造技术，确保与 SMA 插头实现高精度、低公差的连接，从而保证信号传输的稳定性和可靠性，并减少信号反射和损耗。
SMA母头PCB安装具有优异的射频性能，如低插入损耗和高回波损耗，可在宽频率范围内保持良好的信号传输特性，适用于高频信号传输。
一般有表面贴装（SMT）、通孔安装（THD）等方式，根据不同的PCB设计和生产工艺要求进行选择，灵活性较高。
SMA母头PCB安装座通常采用优质金属和绝缘材料，具有较强的耐腐蚀性、耐磨损性，能够承受一定的机械应力和环境变化，以确保长期稳定工作。
一些 SMA 母头 PCB 安装座具有极化特性，可以实现极化分集接收或发射，提高信号传输的质量和效率，增强系统的抗干扰能力。
SMA母头PCB安装座可与符合SMA标准的多种连接器和线缆配合使用，便于系统集成和升级。它可广泛应用于通信、雷达、测试测量等诸多领域。
Teruilai 产品编号：SMA-KHD2数据表
RoHS认证：符合要求
| 电气数据 | 要求 | |
| 阻抗 | 50Ω | |
| 频率 | 直流-18GHz | |
| 内接触电阻 | ≦3MΩ | |
| 外接触电阻 | ≦2MΩ | |
| 绝缘电阻 | ≥5000mΩ | |
| 电压驻波比 | 1.30:1 | |
| 机械与环境 | 要求 | |
| 温度范围 | -45℃ ~ +125℃ | |
| 耐久性 | >500个循环 | |
| 材料和电镀 | 要求 | |
| 连接器部件 | 材料 | 电镀 |
| 外壳 | 黄铜 | 金子 |
| 引脚触点 | 铍铜 | 金子 |
| 绝缘体 | 特氟龙 | |
